Welke materialen en coatingtechnologieën worden vaak gebruikt bij de productie van OMTD-films?

Optoelectronic Mapping Transparent Display (OMTD)-film vertegenwoordigt een doorbraak in transparante weergavetechnologie, waarbij optische helderheid wordt gecombineerd met nauwkeurige elektronische prestaties. De structuur en samenstelling zijn het resultaat van geavanceerde materiaaltechnologie en coatingprocessen die zijn ontworpen om zowel een hoge transparantie als een betrouwbare geleidbaarheid te bereiken. Het begrijpen van de materialen en coatingtechnologieën achter OMTD-film helpt verklaren waarom het een essentieel onderdeel is geworden in transparante displays, heads-up displays en slimme vensters van de volgende generatie.

1. Basissubstraatmaterialen

De stichting van OMTD-film bestaat doorgaans uit hoogtransparante polymeersubstraten die zowel mechanische stabiliteit als optische helderheid bieden. Veel voorkomende materialen zijn onder meer:

• Polyethyleentereftalaat (PET): Biedt uitstekende optische transmissie, flexibiliteit en kostenefficiëntie. Het wordt veel gebruikt in flexibele weergavetoepassingen.
• Polycarbonaat (PC): PC-substraten staan bekend om hun hoge slagvastheid en goede maatvastheid en worden vaak gebruikt wanneer mechanische duurzaamheid van cruciaal belang is.
• Polyimide (PI): Geschikt voor toepassingen bij hoge temperaturen en flexibele elektronica vanwege de thermische stabiliteit en het buigvermogen.
• Glazen substraat: Voor stijve beeldschermen zorgt ultradun glas voor superieure optische vlakheid en minimale vervorming.

Deze substraten vormen de structurele basis waarop de opto-elektronische lagen worden afgezet.

2. Geleidende laagmaterialen

De geleidende laag is de functionele kern van OMTD-film, waardoor elektrische stroom kan stromen zonder de transparantie in gevaar te brengen. Afhankelijk van de ontwerpvereisten worden verschillende geavanceerde materialen gebruikt:

• Indiumtinoxide (ITO): Een al lang bestaand transparant geleidend oxide met uitstekende geleidbaarheid en optische prestaties, hoewel het beperkingen heeft wat betreft flexibiliteit en kosten.
• Zilveren nanodraden (AgNW's): Bieden superieure flexibiliteit en lage plaatweerstand, waardoor ze geschikt zijn voor buigbare transparante films.
• Grafeen: Biedt een hoge elektrische geleidbaarheid, mechanische sterkte en transparantie, met groeiende belangstelling als geleidend laagmateriaal van de volgende generatie.
• Metaalnetwerk: Samengesteld uit microscopisch kleine metalen roosters (vaak zilver, koper of nikkel), bereiken metalen gaascoatings een zeer lage weerstand terwijl ze een hoge optische transmissie behouden.
• Geleidende polymeren (bijv. PEDOT:PSS): Geleidende polymeren worden gebruikt voor flexibele toepassingen en balanceren transparantie, flexibiliteit en verwerkbaarheid.

De selectie van geleidend materiaal hangt af van de toepassingsbehoeften, de kosten en het gewenste evenwicht tussen geleidbaarheid en optische prestaties.

3. Optische coatingtechnologieën

Om de visuele kwaliteit te verbeteren, bevatten OMTD-films vaak optische coatings die de lichtreflectie, transmissie en kleuruniformiteit regelen. Veel voorkomende optische coatings zijn onder meer:

• Antireflecterende (AR) coatings: Minimaliseer schittering en reflectieverliezen om de helderheid van het scherm te verbeteren.
• Lagen met hoge brekingsindex: Wordt gebruikt om het lichtpad te regelen en verstrooiing te verminderen, waardoor de algehele helderheid en het kleurcontrast worden verbeterd.
• Optische compensatielagen: Breng dubbele breking of hoekige kleurverschuiving in beeldschermen in balans, waardoor uniforme kleurprestaties worden gegarandeerd.

Deze coatings worden doorgaans aangebracht met behulp van nauwkeurige depositiemethoden met dunne films, zoals sputteren, verdampen of chemische dampafzetting.

4. Functionele laagcoatings

Naast optische en geleidende lagen bevatten OMTD-films vaak functionele coatings voor verbeterde duurzaamheid en prestaties:

• Harde coatings: Verhoog de oppervlaktehardheid en krasbestendigheid, vooral voor buiten- of automobieltoepassingen.
• Hydrofobe en oleofobe coatings: Stoot vocht, olie en vingerafdrukken af om duidelijk zicht te behouden.
• UV- en infrarood (IR) filterlagen: Bescherm de film en de onderliggende elektronica tegen degradatie door ultraviolette straling en controleer de thermische straling.
• Adhesiebevorderaars en bufferlagen: Verbeter de hechting tussen verschillende materiaallagen en voorkom delaminatie onder mechanische belasting.

5. Coating- en afzettingsprocessen

De prestaties van OMTD-film zijn sterk afhankelijk van de precisie van de coatingtechnologieën. Geavanceerde productieprocessen die worden gebruikt, zijn onder meer:

• Magnetron sputteren: Een fysische dampafzettingstechniek voor het creëren van uniforme geleidende of optische coatings met hoge hechtsterkte.
• Atoomlaagafzetting (ALD): Maakt nauwkeurige controle van de filmdikte en -samenstelling op atomair niveau mogelijk, gebruikt voor ultradunne functionele coatings.
• Rol-naar-rol-coating (R2R): Maakt grote, continue productie van flexibele OMTD-films met consistente kwaliteit mogelijk.
• Inkjet- of spuitcoating: Wordt gebruikt voor het aanbrengen van patronen op geleidende materialen zoals zilveren nanodraden of polymeren op flexibele substraten.

Elk proces wordt geselecteerd op basis van de doeltoepassing, de kostenstructuur en de vereiste materiaalprestaties.

6. Integratie en toepassing

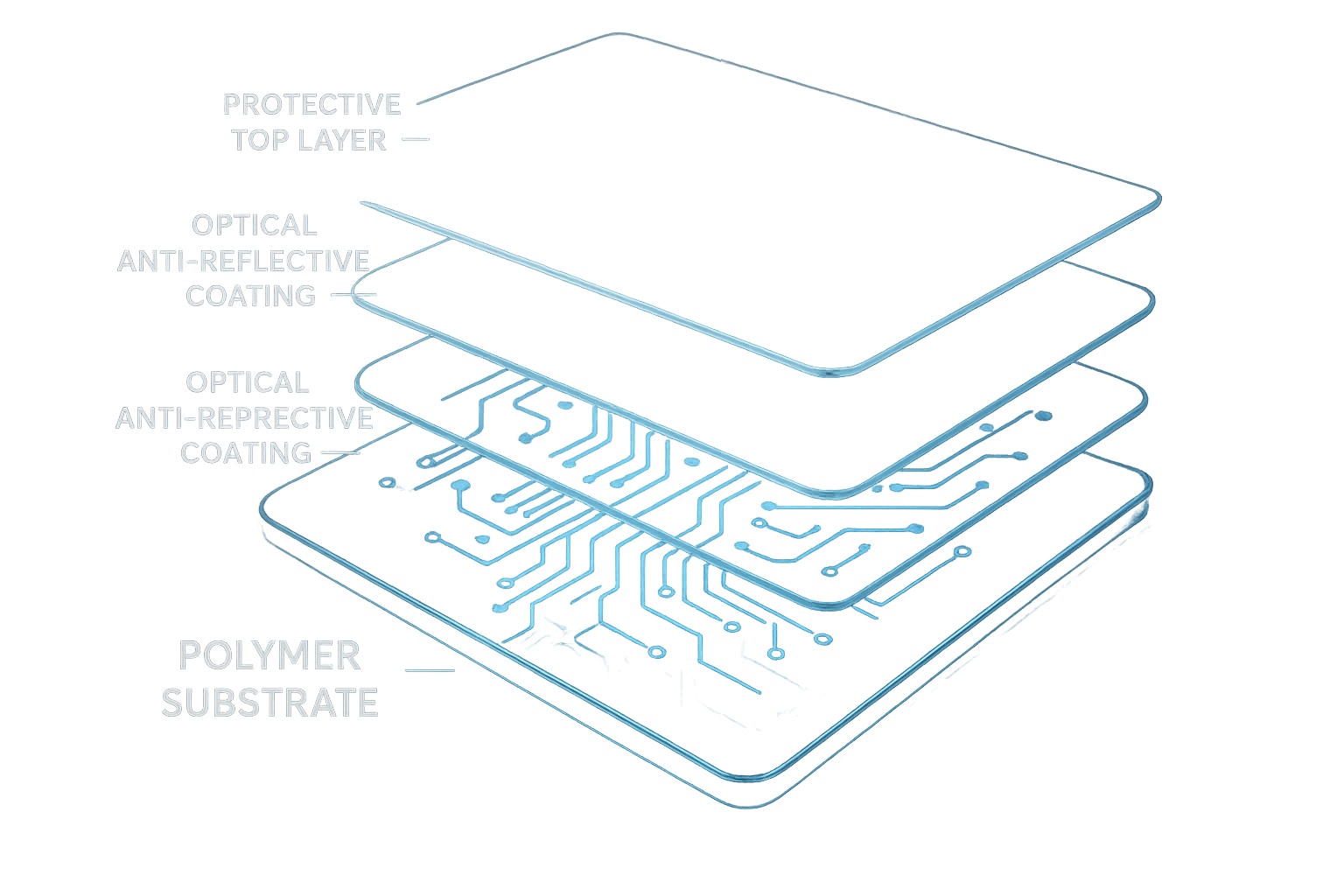

Na het coaten worden de verschillende lagen geïntegreerd in een samengestelde OMTD-film die beide biedt optische transparantie en elektronische kaartfunctionaliteit . Deze geïntegreerde structuur kan worden aangepast voor diverse toepassingen, zoals transparante OLED-panelen, augmented reality-displays, HUD-systemen voor voertuigen of slimme winkelsignalisatie.

De combinatie van geavanceerde materiaalkunde en nauwkeurige coatingtechniek zorgt ervoor dat OMTD-films een hoge optische transmissie behouden (vaak meer dan 90%), een lage oppervlakteweerstand en een robuuste omgevingsstabiliteit: sleutelfactoren in de prestaties van transparante weergave.

Samengevat De productie van OMTD-films is gebaseerd op een synergetische mix van transparante polymeer- of glazen substraten , geleidende materialen zoals ITO, zilveren nanodraden of grafeen, en optische en beschermende coatings toegepast via geavanceerde depositietechnieken. Naarmate het onderzoek voortduurt, wordt verwacht dat verbeteringen op het gebied van materiaalflexibiliteit, geleidbaarheid en omgevingsbestendigheid het bereik van OMTD-filmtoepassingen zullen uitbreiden in de volgende generatie display- en opto-elektronische technologieën.
