Hoe bereikt OMTD transparantie overdag en verlichting 's nachts?

Overzicht: principe en gelaagde opbouw

OMTD combineert lithografische elektroden met een patroon en lagen met vloeibare kristallen (LC) om een film te produceren die effectief optisch neutraal is wanneer hij niet wordt aangedreven en die een zichtbaar lichtkarteringsoppervlak wordt wanneer hij wordt aangedreven. De kernstapel omvat doorgaans een helder substraat, transparante geleidende sporen, een door lithografie geproduceerde pixelelektrodelaag met patroon, een vloeibaar-kristalcel met gecontroleerde dikte en een dun beschermend inkapselingsmiddel. Elk element is geoptimaliseerd om verstrooiing, reflectie en kleurtint in de inactieve toestand (overdag) te minimaliseren, terwijl het een hoog contrast en helderheid biedt wanneer het 's nachts wordt geactiveerd.

Hoe transparantie overdag wordt bereikt

Onzichtbaarheid overdag is het resultaat van optische matching en LC-uitlijning. De belangrijkste mechanismen zijn:

• Indexaanpassing - substraatmaterialen en lijmen worden zo gekozen dat hun brekingsindices nauw aansluiten bij de LC en het inkapselingsmiddel in de niet-aangedreven toestand, waardoor Fresnel-reflecties en verstrooiing worden verminderd.
• Homeotrope of vlakke LC-uitlijning - de LC-moleculen zijn vooraf uitgelijnd (via gewreven polyimide of foto-uitlijning) zodat doorvallend licht erdoorheen gaat met minimale dubbele breking, waardoor de helderheid behouden blijft.
• Ultradunne celafstand: een gecontroleerde celafstand op nano- tot micronschaal vermindert fasevertraging en houdt de film optisch neutraal over zichtbare golflengten.
• Transparante elektroden en minimale metallisatie: elektroden met patronen maken gebruik van ITO, ultrafijne metalen gaasjes of geleidende polymeren met hoge transparantie en een verwaarloosbare visuele voetafdruk.

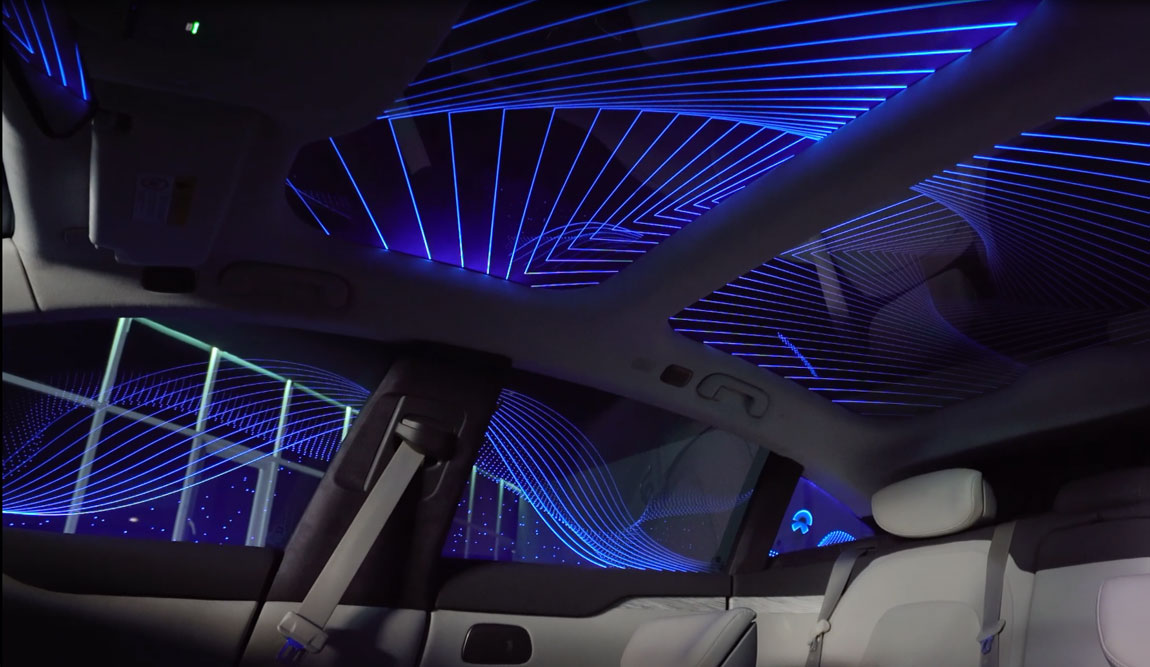

Hoe nachtelijke verlichting en mapping werken

's Nachts, OMTD-film wordt een actief optisch element. Verlichting wordt geproduceerd door pixelgebieden aan te sturen met spanningsgolfvormen die de LC-status veranderen of licht moduleren dat wordt geïnjecteerd door speciale lichtbronnen. Twee praktische benaderingen worden vaak gebruikt:

• Doorlatende modus met achter-/randverlichting — LED's (randverlichting of achter het laminaat) leveren licht dat door aangedreven LC-pixels gaat; spanning verandert de LC-oriëntatie om doorgang toe te staan ​​of te blokkeren, waardoor zichtbare patronen worden gevormd.
• Verstrooiings-/reflecterende modus: aangestuurde pixels schakelen LC in een verstrooiende toestand (of schakelen microstructuren) zodat omgevings- of geïnjecteerd licht naar waarnemers wordt verstrooid, waardoor helder in kaart gebrachte gebieden ontstaan ​​zonder zware achtergrondverlichting.

Het genereren van patronen wordt afgehandeld door het lithografisch gedefinieerde elektrodenrooster. Een microcontroller of voertuigheadunit verzendt raster- of vectoropdrachten naar de driverelektronica, die spanningen per pixel toepassen om grijstinten, eenvoudige animaties of logo's met hoog contrast te realiseren. De helderheid wordt geregeld door LED-aandrijfstroom en pulsbreedtemodulatie; De schijnbare scherpte hangt af van de pixelafstand en de kijkafstand.

Integratie in autoglas

Opties voor filmintegratie zijn van invloed op de prestaties en onderhoudbaarheid:

• Gelamineerd tussen glaslagen – de film wordt in de gelamineerde tussenlaag (PVB/SGP) geplaatst. Dit biedt mechanische bescherming, de beste optische uniformiteit en duurzaamheid, geschikt voor voorruiten en vaste ramen.
• Zelfklevende retrofit op binnenruit - geschikt voor schuifdaken of achterruiten waar vervangbaarheid wenselijk is; optische prestaties zijn afhankelijk van de lijmindex en de beheersing van bellen.
• Modules met afgedichte randen - van de film is een vervangbare cassette gemaakt met geïntegreerde LED's en connectoren, wat de service vereenvoudigt maar een kleine rand toevoegt.

Elektrische en besturingsoverwegingen

OMTD vereist laagspanningsdrivers en een digitale besturingsinterface. Typische elementen:

• Driver-ASIC's die pixelspanningen sourcen/sinken met multiplexing om de complexiteit van de bedrading te verminderen.
• Energiebeheer gekoppeld aan het CAN/12V-systeem van het voertuig met DC-DC-conversie voor LED-arrays en driverrails.
• Communicatie via CAN, LIN of speciale serieel (SPI/I2C) voor planning van inhoud en helderheid; veiligheidsvergrendelingen (bijvoorbeeld uitschakelen in bepaalde rijmodi) zijn essentieel.

Thermische, duurzaamheid en milieuprestaties

Praktische inzet vereist aandacht voor extreme temperaturen, UV-blootstelling en mechanische belasting. Aanbevolen technische praktijken:

• Selecteer LC-materialen en lijmen met een operationeel bereik van minimaal −40°C tot 85°C en controleer of er geen zichtbare waas is na thermische cycli.
• Gebruik UV-stabiele inkapselingsmiddelen en UV-filters bij het lamineren van glas om vergeling of degradatie na jarenlange blootstelling aan de zon te voorkomen.
• Mechanische slijtvastheid: het buitenste glas beschermt de film, maar de reinigingsprocedures van het binnenoppervlak en de hardheid van de hars moeten worden gevalideerd om microkrassen te voorkomen.

Veiligheid, regelgeving en menselijke factoren

Naleving van de regelgeving is van cruciaal belang. Primaire zorgen zijn onder meer:

• Afleiding van de bestuurder: de inhoud moet richtlijnen volgen: vermijd bewegende animaties of animaties met hoog contrast in het primaire gezichtsveld van de bestuurder en zorg voor een eenvoudige uitschakelfunctie.
• Beglazingsnormen — gelamineerde of gecoate ramen moeten nog steeds voldoen aan de FMVSS/CADR/UNECE-beglazingsdoorlaatbaarheid, ontdooi- en breukprestaties.
• EMC en EMI — drivers en LED-drivers moeten voldoen aan de EMC-limieten voor auto's om interferentie met voertuigsystemen te voorkomen.

Maatwerk, pixelontwerp en visuele prestaties

Ontwerpvariabelen bepalen de uiteindelijke visuele kwaliteit:

• Pixelpitch en vulfactor regelen de scherpte en trouw van het logo; voor weergave van dichtbij is fijnere lithografie vereist.
• Grijswaarden worden bereikt via spanningsniveaus, PWM van LED's of tijdelijke dithering; Het kleurvermogen is afhankelijk van lichtinjectie met meerdere golflengten of kleurfilterlagen, wat de complexiteit kan vergroten.
• Adaptieve helderheidssensoren maken automatische schaling 's nachts/dag mogelijk om verblinding te voorkomen en energie te besparen.

Levenscyclus-, onderhouds- en productieoverwegingen

Bij de productie- en serviceplanning moet aandacht worden besteed aan:

Bij veldonderhoud moet waar mogelijk de voorkeur worden gegeven aan vervangbare modules. De verwachte operationele levensduur is afhankelijk van de LED- en LC-selectie; met componenten van autokwaliteit is een conservatieve doelstelling 5–10 jaar of 100.000 schakeluren met goed thermisch beheer.

Implementatiechecklist voor engineers

• Definieer de vereiste pixelresolutie en bekijk afstanden om de lithografiespecificaties in te stellen.
• Selecteer LC-materialen en lijmen met gevalideerde optische en thermische stabiliteitsbereiken.
• Ontwerp LED-injectie- en driverelektronica met voertuigintegratie en EMC-conformiteit in gedachten.
• Plan het lamineerproces en omgevingstesten (UV, vochtigheid, thermische cycli, trillingen).
• Integreer veiligheidsvergrendelingen, gebruikerscontrole en controle van de regelgeving in de systeemvereisten.

Conclusie – praktische afwegingen

OMTD levert een praktisch evenwicht: vrijwel onzichtbaar optisch gedrag overdag en goed zichtbare, in kaart gebrachte output met laag vermogen 's nachts. De technische afwegingen concentreren zich op pixeldichtheid versus maakbaarheid, duurzaamheid versus bruikbaarheid, en helderheid versus potentiële verblinding. Voor een succesvolle implementatie moet u de materialen, de lamineermethode, de driverelektronica en de wettelijke veiligheidskenmerken al vroeg in de ontwerpcyclus op elkaar afstemmen en valideren met praktijktesten op het gebied van milieu en menselijke factoren.
